lcd.h File Reference

#include <stdbool.h>
#include <stddef.h>
#include <stdint.h>
#include <types.h>

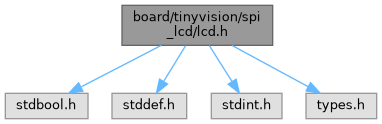

Include dependency graph for lcd.h:

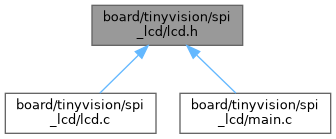

This graph shows which files directly or indirectly include this file:

Go to the source code of this file.

Macros
#define	LCD_W   240
#define	LCD_H   240
#define	WHITE   0xFFFF
#define	BLACK   0x0000
#define	BLUE   0x001F
#define	BRED   0XF81F
#define	GRED   0XFFE0
#define	GBLUE   0X07FF
#define	RED   0xF800
#define	MAGENTA   0xF81F
#define	GREEN   0x07E0
#define	CYAN   0x7FFF
#define	YELLOW   0xFFE0
#define	BROWN   0XBC40
#define	BRRED   0XFC07
#define	GRAY   0X8430
#define	DARKBLUE   0X01CF
#define	LIGHTBLUE   0X7D7C
#define	GRAYBLUE   0X5458
#define	LIGHTGREEN   0X841F
#define	LGRAY   0XC618
#define	LGRAYBLUE   0XA651
#define	LBBLUE   0X2B12

Functions
void	LCD_Fill (uint16_t xsta, uint16_t ysta, uint16_t xend, uint16_t yend, uint16_t color)
	函数说明：在指定区域填充颜色 入口数据：xsta,ysta 起始坐标 xend,yend 终止坐标 color 要填充的颜色 返回值： 无
void	LCD_DrawPoint (uint16_t x, uint16_t y, uint16_t color)
	函数说明：在指定位置画点 入口数据：x,y 画点坐标 color 点的颜色 返回值： 无
void	LCD_DrawLine (uint16_t x1, uint16_t y1, uint16_t x2, uint16_t y2, uint16_t color)
	函数说明：画线 入口数据：x1,y1 起始坐标 x2,y2 终止坐标 color 线的颜色 返回值： 无
void	LCD_DrawRectangle (uint16_t x1, uint16_t y1, uint16_t x2, uint16_t y2, uint16_t color)
	函数说明：画矩形 入口数据：x1,y1 起始坐标 x2,y2 终止坐标 color 矩形的颜色 返回值： 无
void	Draw_Circle (uint16_t x0, uint16_t y0, uint8_t r, uint16_t color)
	函数说明：画圆 入口数据：x0,y0 圆心坐标 r 半径 color 圆的颜色 返回值： 无
void	LCD_ShowChar (uint16_t x, uint16_t y, uint8_t num, uint16_t fc, uint16_t bc, uint8_t sizey, uint8_t mode)
	函数说明：显示单个字符 入口数据：x,y显示坐标 num 要显示的字符 fc 字的颜色 bc 字的背景色 sizey 字号 mode: 0非叠加模式 1叠加模式 返回值： 无
void	LCD_ShowString (uint16_t x, uint16_t y, const uint8_t *p, uint16_t fc, uint16_t bc, uint8_t sizey, uint8_t mode)
	函数说明：显示字符串 入口数据：x,y显示坐标 p 要显示的字符串 fc 字的颜色 bc 字的背景色 sizey 字号 mode: 0非叠加模式 1叠加模式 返回值： 无
u32	mypow (uint8_t m, uint8_t n)
	函数说明：显示数字 入口数据：m底数，n指数 返回值： 无
void	LCD_ShowIntNum (uint16_t x, uint16_t y, uint16_t num, uint8_t len, uint16_t fc, uint16_t bc, uint8_t sizey)
	函数说明：显示整数变量 入口数据：x,y显示坐标 num 要显示整数变量 len 要显示的位数 fc 字的颜色 bc 字的背景色 sizey 字号 返回值： 无
void	LCD_ShowPicture (uint16_t x, uint16_t y, uint16_t length, uint16_t width, const uint8_t pic[])

Macro Definition Documentation

BLACK

#define BLACK   0x0000

BLUE

#define BLUE   0x001F

BRED

#define BRED   0XF81F

BROWN

#define BROWN   0XBC40

BRRED

#define BRRED   0XFC07

CYAN

#define CYAN   0x7FFF

DARKBLUE

#define DARKBLUE   0X01CF

GBLUE

#define GBLUE   0X07FF

GRAY

#define GRAY   0X8430

GRAYBLUE

#define GRAYBLUE   0X5458

GRED

#define GRED   0XFFE0

GREEN

#define GREEN   0x07E0

LBBLUE

#define LBBLUE   0X2B12

LCD_H

#define LCD_H   240

LCD_W

#define LCD_W   240

LGRAY

#define LGRAY   0XC618

LGRAYBLUE

#define LGRAYBLUE   0XA651

LIGHTBLUE

#define LIGHTBLUE   0X7D7C

LIGHTGREEN

#define LIGHTGREEN   0X841F

MAGENTA

#define MAGENTA   0xF81F

RED

#define RED   0xF800

WHITE

#define WHITE   0xFFFF

YELLOW

#define YELLOW   0xFFE0

Function Documentation

Draw_Circle()

void Draw_Circle	(	uint16_t	x0,
		uint16_t	y0,
		uint8_t	r,
		uint16_t	color
	)

函数说明：画圆 入口数据：x0,y0 圆心坐标 r 半径 color 圆的颜色 返回值： 无

LCD_DrawLine()

void LCD_DrawLine	(	uint16_t	x1,
		uint16_t	y1,
		uint16_t	x2,
		uint16_t	y2,
		uint16_t	color
	)

函数说明：画线 入口数据：x1,y1 起始坐标 x2,y2 终止坐标 color 线的颜色 返回值： 无

LCD_DrawPoint()

void LCD_DrawPoint	(	uint16_t	x,
		uint16_t	y,
		uint16_t	color
	)

函数说明：在指定位置画点 入口数据：x,y 画点坐标 color 点的颜色 返回值： 无

LCD_DrawRectangle()

void LCD_DrawRectangle	(	uint16_t	x1,
		uint16_t	y1,
		uint16_t	x2,
		uint16_t	y2,
		uint16_t	color
	)

函数说明：画矩形 入口数据：x1,y1 起始坐标 x2,y2 终止坐标 color 矩形的颜色 返回值： 无

LCD_Fill()

void LCD_Fill	(	uint16_t	xsta,
		uint16_t	ysta,
		uint16_t	xend,
		uint16_t	yend,
		uint16_t	color
	)

函数说明：在指定区域填充颜色 入口数据：xsta,ysta 起始坐标 xend,yend 终止坐标 color 要填充的颜色 返回值： 无

LCD_ShowChar()

void LCD_ShowChar	(	uint16_t	x,
		uint16_t	y,
		uint8_t	num,
		uint16_t	fc,
		uint16_t	bc,
		uint8_t	sizey,
		uint8_t	mode
	)

函数说明：显示单个字符 入口数据：x,y显示坐标 num 要显示的字符 fc 字的颜色 bc 字的背景色 sizey 字号 mode: 0非叠加模式 1叠加模式 返回值： 无

LCD_ShowIntNum()

void LCD_ShowIntNum	(	uint16_t	x,
		uint16_t	y,
		uint16_t	num,
		uint8_t	len,
		uint16_t	fc,
		uint16_t	bc,
		uint8_t	sizey
	)

函数说明：显示整数变量 入口数据：x,y显示坐标 num 要显示整数变量 len 要显示的位数 fc 字的颜色 bc 字的背景色 sizey 字号 返回值： 无

LCD_ShowPicture()

void LCD_ShowPicture	(	uint16_t	x,
		uint16_t	y,
		uint16_t	length,
		uint16_t	width,
		const uint8_t	pic[]
	)

LCD_ShowString()

void LCD_ShowString	(	uint16_t	x,
		uint16_t	y,
		const uint8_t *	p,
		uint16_t	fc,
		uint16_t	bc,
		uint8_t	sizey,
		uint8_t	mode
	)

函数说明：显示字符串 入口数据：x,y显示坐标 p 要显示的字符串 fc 字的颜色 bc 字的背景色 sizey 字号 mode: 0非叠加模式 1叠加模式 返回值： 无

mypow()

u32 mypow	(	uint8_t	m,
		uint8_t	n
	)

函数说明：显示数字 入口数据：m底数，n指数 返回值： 无
